Napájecí kabely
IEC-320
IEC-320 je standard, který sjednocuje využití napájecích kabelů. Tyto kabely se většinou používají k zapojení zařízení s vyšším výkonem, nejčastěji se s jedním z těchto kabelů setkáte u osobního počítače nebo monitoru.
Konektory
Existuje vždy jedna zástrčka (také male nebo-li samec) k jedné zásuvce (také female nebo-li samice), většinou jsou tvarově dělané tak, aby byly kompatibilní jen mezi sebou, ale existují výjimky, například C15 lze vložit do C14. Označení konektorů začíná vždy písmenem C, po kterém následuje číslo. Většinou zásuvka navazuje inkrementem na číslo zástrčky, se kterou je kompatibilní. Tedy např. pokud je zástrčka označena C1, tak zásuvka bude C2, u zástrčky C13 bude zásuvka C14, apod.
Typy konektorů u skupiny s vidlicí v zásuvce zařízení
C1 a C2
Tento typ konektoru bylo možné nalézt na starších holících strojcích. Nemá uzemnění.
C5 a C6
Také známe pod názvem "Mickey Mouse" nebo "trojlístek". Lze je nalézt zejména na laptopových zdrojích, projektorech a na LCD monitorech a televizích.

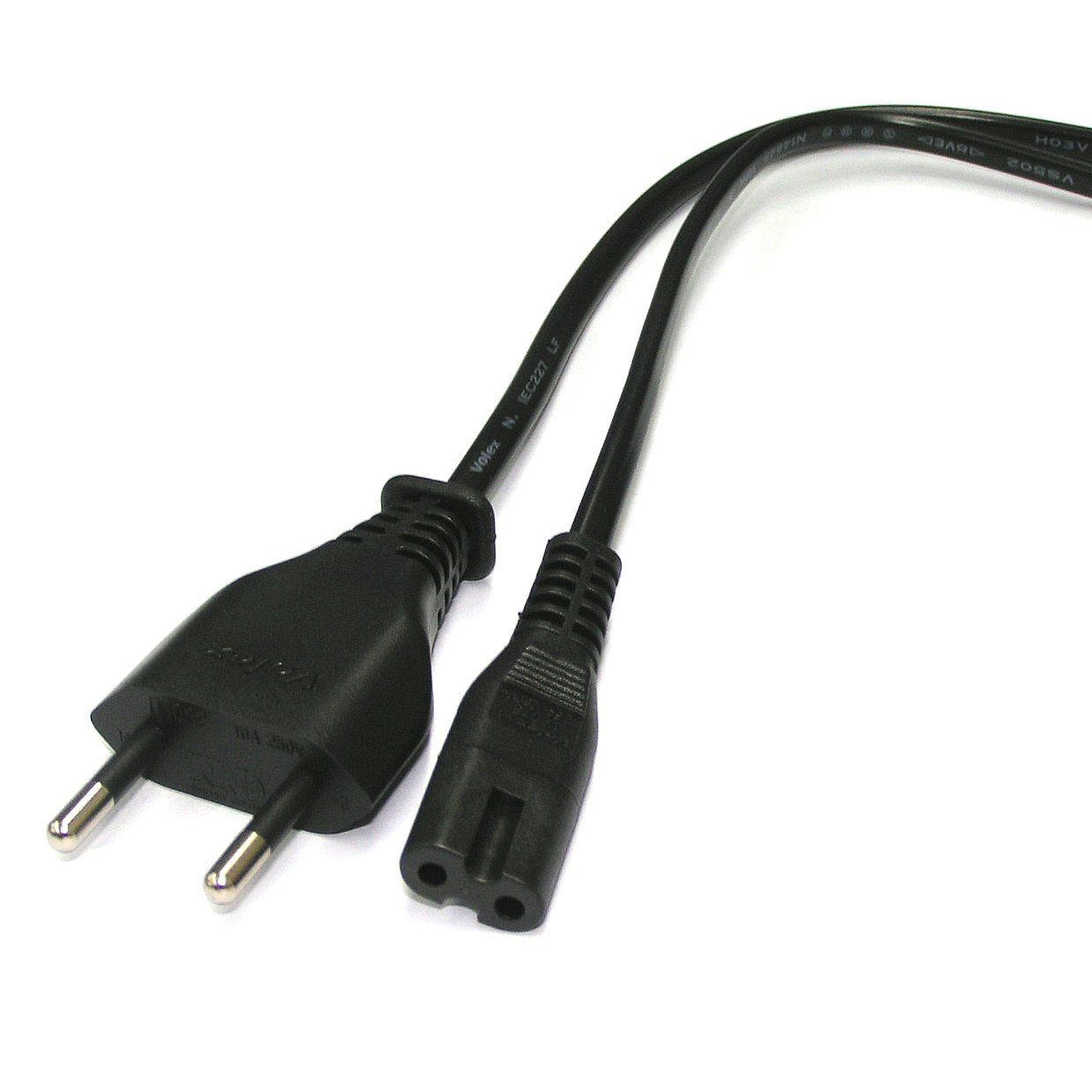

C7 a C8
Konektor ve tvaru smyčky nebo ležaté osmičky se používá převážně pro zařízení s nízkým napětím, např. kazetové a CD přehrávače i nahrávače, zdroje pro notebooky, herní konzole a další audio i video zařízení. Nemá uzemnění.

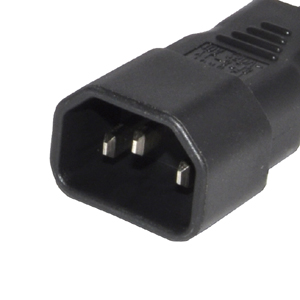

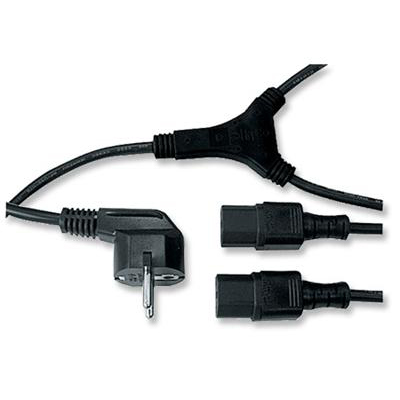

C13 a C14
Velice rozšířená dvojice, kterou nalezneme na téměř každém osobním počítači, monitoru, zdroji nepřerušovaného napětí, herní konzoli, na mnoha serverech a všemožných profesionálních audio i video zařízeních.
C15 a C16
Podobný konektoru C13 a C14 s tím rozdílem, že C15 a C16 mají zvýšenou odolnost vůči teplotám a lehce pozměněný tvar. Díky této výhodě se používá převážně pro varné konvice, kávovary a podobné spotřebiče produkující vysoké teploty.
Maximální teplota, kterou konektor umí bezpečně snést je 120°C.
Konektor C15 lze vložit do zásuvky C14, ale zástrčka C13 se do zásuvky C16 nevleze.
C15A a C16A
Konektor podobný C15 a C16, s tím rozdílem, že má ještě vyšší teplotní maximum - 155°C a opět odlišnější tvar.
C17 a C18
Jsou podobné C13 a C14 s tím rozdílem, že nemají uzemnění. Zásuvka C18 je ovšem kompatibilní se zásuvkou C13.
Většinou aplikované u starších zařízení, jako jsou elektrické psací stroje a televize.
C19 a C20
Se C19 a C20 se tolik běžný uživatel nesetká, většinou slouží k napájení různých IT zařízení, u kterých může nastat potřeba vyššího proudu. Například servery, zdroje nepřerušovaného napětí, silnější zdroje do počítačů, různé síťové prvky nebo zdravotní zařízení.
Konektory vyřazené ze standardu zde nejsou uvedeny.
CEE7
Ve světě se používají různé druhy zásuvek a zástrček pro napájení. CEE7 je jedním z unifikujících standardů těchto zásuvek a zástrček.
CEE7/1 zásuvka a CEE7/2 zástrčka
Jedná se o zásuvku a zástrčku bez uzemnění, již se tolik ve světě nevyskytuje, ve Švédsku je dokonce již zakázána její implementace do nových budov. Jedná se kulatou zástrčku se dvěma vidlicemi. Zásuvka má dvě zdířky a je bez uzemňovacího kolíku.
CEE7/3 zásuvka a CEE7/4 zástrčka (Typ F / "Schuko")
Nejrozšířenější verze standardu CEE7 německého původu, který je nyní užívaný ve více než 35 zemí. Jedná se o kulatou zásuvku se dvěma kolíky a dvěma speciálními výseky s pružinovými kontakty pro uzemnění.
CEE7/5 zásuvka a CEE7/6 zástrčka (Typ E)
Francouzská verze standardu CEE7. Jedná se o kulatou zásuvku se dvěma kolíky a jedním vstupem pro uzemňovací kontakt. Zásuvka disponuje dvěma vstupními otvory pro kolíky a jedním uzemňovacím kolíkem.
CEE 7/7 (kompatibilní s CEE7/5 a CEE7/3 zásuvkami)
Jedná se o zjednodušení a sjednocení dvou standardů CEE7, konkrétně CEE7/4 a CEE7/6. Tato zástrčka disponuje jak vstupní zdířkou pro uzemňovací kolík, tak i dvěma pružinovými kontakty pro uzemnění CEE7/3 zásuvkami.
CEE7/16 zástrčka
Jedná se o zástrčku bez uzemňovacího kontaktu. Existují dvě verze, ale nejznámější je asi verze "Eurovidlice". Jedná se o plochou zástrčku se dvěma piny a je kompatibilní nejen s CEE7/1, CEE7/3 i CEE7/5, ale také s některými úplně jinými standardy jiných zemí (např. Dánsko, Švýcarsko).
