RCA
RCA (také známé jako Cinch) je jeden ze starších standardů připojení AV zařízení, jako jsou například starší TV, herní konzole, VHS přehrávače nebo kamery. Lze jej používat jak pro analogový, tak i pro digitální přenos audia a videa.
Připojení
Účel RCA konektorů se dá většinou určit podle barevného označení krytu konektoru, příp. počtu konektorů nutných k zapojení. Bohužel toto není standardizováno a je možné se setkat i s výjimkami.
Jak vlastně poznat, jestli jde o cinch pro audio nebo video? Ačkoliv mají stejný tvar, rozdělují se podle svých vnitřních specifikací (např. různá impedance), což znamená, že některé kabely jsou zaměnitelné, ale některé ne. Pro lepší pochopitelnost se tedy tyto konektory a porty začaly označovat barevným schématem, podobně, jako je u sluchátkových jack portů.
Barevné označení konektorů
Pro lepší představu může sloužit tato tabulka nejčastějších párů a barev:
| Typ připojení | Konektor |
|---|---|
| Kompozitní analogové video v SD kvalitě | 1x Žlutý konektor |
| Analogové video | 1x Červený konektor 1x Zelený konektor 1x Modrý konektor |
| Analogové audio (mono) | 1x Bílý nebo černý konektor |
| Analogové audio (stereo) | 1x Bílý nebo černý konektor 1x Červený konektor |
| Analogové audio (surround) | 1x Bílý nebo černý konektor (přední levý kanál) 1x Červený konektor (přední pravý kanál) 1x Zelený konektor (centr) 1x Modrý konektor (levý kanál) 1x Šedý konektor (pravý kanál) 1x Hnědý konektor (zadní levý kanál) 1x Bledě hnědý konektor (zadní pravý kanál) 1x Fialový konektor (subwoofer) |
| Digitální audio | 1x Oranžový konektor |

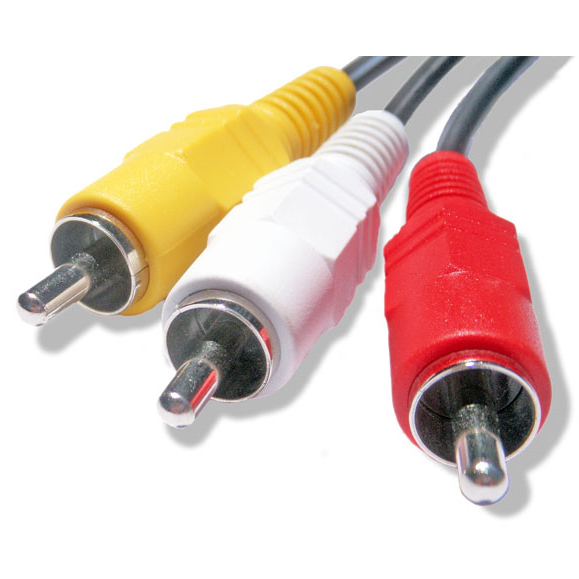

Připojení audio a video se dá kombinovat, proto lze spatřit nejčastější RCA pár - Žlutý, červený a bílý konektor. Čímž připojíme zařízení k stereo audiu i videu.
