Jack

Více o jack konektoru.

Konektor jack je všudypřítomný konektor, který slouží k přenosu analogového audiosignálu z jednoho zařízení do druhého. Původně byl používán především v manuálních telefonních ústřednách, nyní jej najdeme na téměř každém zařízení, které nějakým způsobem produkuje zvuk - na osobních počítačích, smartphonech nebo různých přehrávačích. Ačkoliv díky pokračujícímu technologickému vývoji bezdrátových technologií a více univerzálních konektorů (konkrétně USB-C) se možná stává méně relevantní, stále se jedná o spolehlivý konektor, na který mnozí nedají dopustit.

Jack vs USB-C

Před nějakým časem výrobci mobilních telefonů přešli z jack konektorů na modernější USB-C. Mezi lidmi však vznikla poměrně vášnivá debata, zda je toto správný krok nebo ne. USB-C přenáší digitální signál, zatímco jack přenáší analogový signál. Digitální signál je mnohem jednodušší – skládá se prakticky ze signálu, který může znamenat buď jedničku nebo nulu. Analog je složitější – skládá se ze sinusoidy a problém s tímto typem signálu je ten, že je náchylnější k rušení než je digitální signál. Proto u některých méně kvalitních výrobků, do kterých máte připojena analogová sluchátka, můžete slyšet takové lehké skřípání nebo vysoký tón. To je právě ono rušení, které je způsobeno například špatnou izolací nebo uzemněním součástek produktu, do kterého jsou sluchátka připojena. V tomto ohledu má digitální audio navrch. Ovšem v jiných případech je kvalita zvuku prakticky totožná.

2.5 mm jack

2.5mm jack (označován také jako "sub-mini") je nejmenší a zároveň již nejméně používána varianta z celé rodiny jack konektorů. Používá se převážně u starších telefonů a sluchátek, případně obousměrných rádií. Používal se také pro napájení z adaptéru.

3.5 mm jack

3.5mm jack (označován také jako "mini") je zřejmě nejznámější a nejpoužívanější varianta z jack konektorů vůbec. Setkáme se s ním prakticky na téměř každém osobním počítači, notebooku, u různých přenosných přehrávačů, televizí a dalších zařízení, která umí produkovat audiosignál.

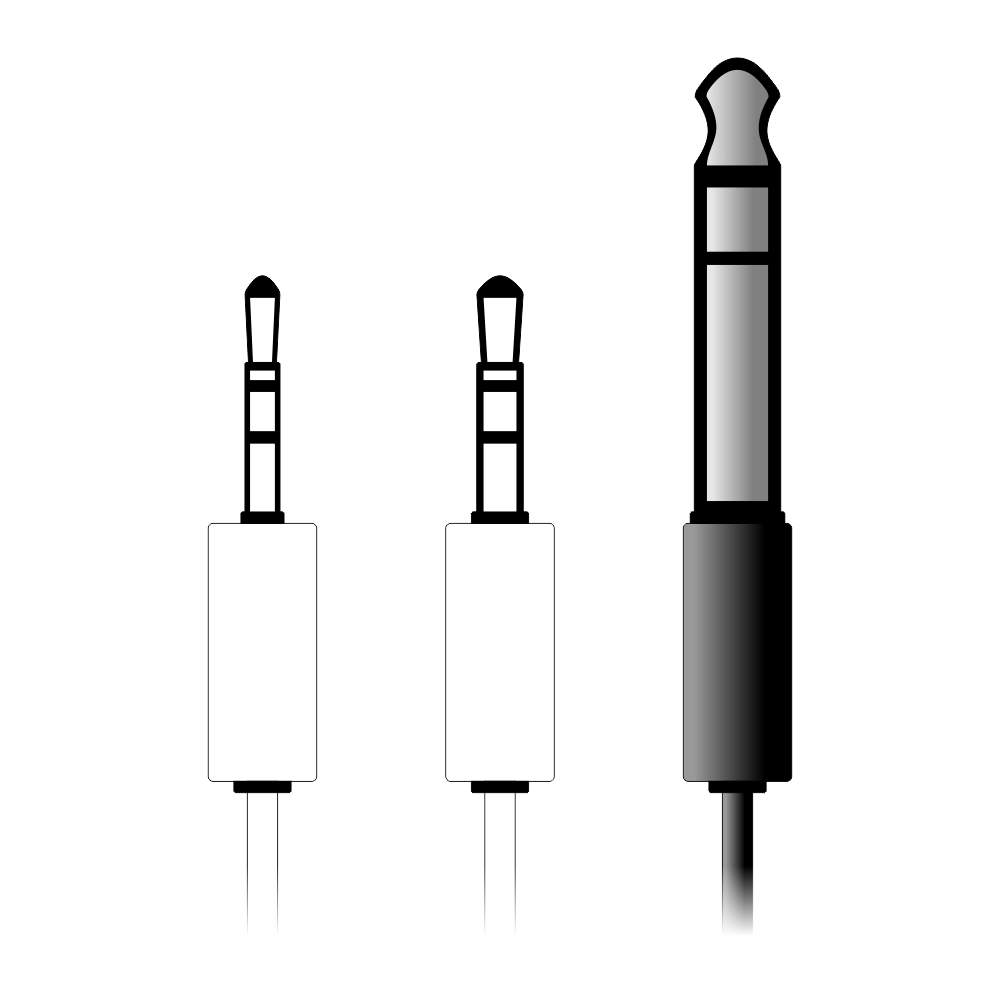

6.3 mm jack

6.3mm jack je vlastně první člen rodiny jack konektorů a i přes to nadále relevantním konektorem, který se používá převážně u různých profesionálních audiozařízení, Hi-Fi soustav nebo hudebních nástrojů.

Další typy

Samozřejmě během svého času vznikly i další typy, které nebyly standardizovány, byly vytvořeny pouze pro specifický účel nebo jsou specifikovány úplně jinak, ale fungují na stejném principu a je možnost je částečně zaměnit - například různé druhy konektorů např. 5.3mm nebo 6.35mm jacky, které se používají pro připojení mikrofonu v letectví nebo různých vojenských zařízeních.

1 proužek (2pin) znamená, že konektor podporuje jen mono audio a to konkrétně levý kanál - vhodné pro handsfree sluchátka, kde stačí mít jen jeden měnič. Mono sluchátka na obě uši budou na obou stranách vydávat úplně stejný zvuk. Pokud zapojíte stereo sluchátka do mono konektoru, zvuk bude produkovat pouze levý měnič.

2 proužky (3pin) znamenají, že konektor podporuje stereo audio - tedy levý a pravý kanál. Levá a pravá strana může hrát odlišný zvuk. Tento typ je nadále nejrozšířenější.

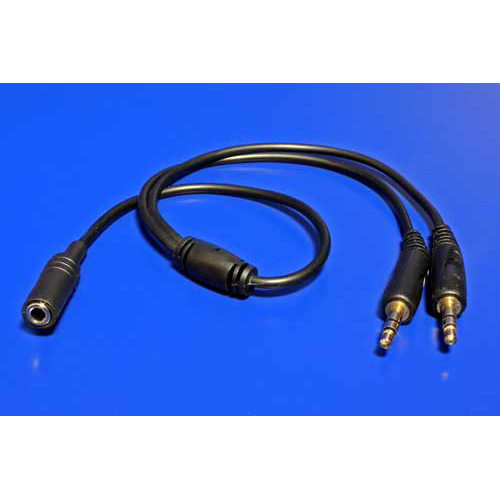

Často se také párují dva jacky, kde jeden je určený pro sluchátka a druhý pro vstup mikrofonu. U notebooků a u osobních počítačů se tyto jack porty většinou označují zeleně pro sluchátka a růžově pro mikrofon nebo alespoň symbolem sluchátek a mikrofonu.

3 proužky (4pin) znamenají, že konektor dokáže přijímat jak stero signál pro sluchátka, tak mikrofon v jednom konektoru. S tímto se setkáme u smartphonů a nových notebooků. Ovšem je možno jej použít i pro videorekordéry a další jiné videopřehrávače.

4 proužky (5pin) už jsou spíše jack konektory, které se využijí jen u profesionálního vybavení.
