RJ45 (přesněji 8P8C)
Pravděpodobně jeden z nejvíce používaných konektorů vůbec. Ti, jež nepoužívají výhradně jen mobilní data se s tímto konektorem s nejvyšší pravděpodobností již setkali. Většinou lze kabel s touto koncovkou vidět zastrčený v routeru, v modemu, v PC nebo v notebooku (nebo na zemi, kde o to někdo minimálně 2x týdně zakopne). Skrze tento kabel totiž proudí veškerá data spojená s internetovou sítí.
Více o konektoru RJ45
Je to konektor, který spojuje svět. Je používán v tolika databázích, serverech a dalších síťových prvcích, že kdyby mělo dojít k nějaké změně konektoru nebo portu, musela by se zřejmě změnit i celosvětová telekomunikační infrastruktura. Port pro tento konektor najdete na téměř každém větším zařízení, zejména v osobních počítačích a noteboocích. Mnoho docků a multi rozbočovačů k notebookům (a nejen k nim) většinou tento port nabízí.

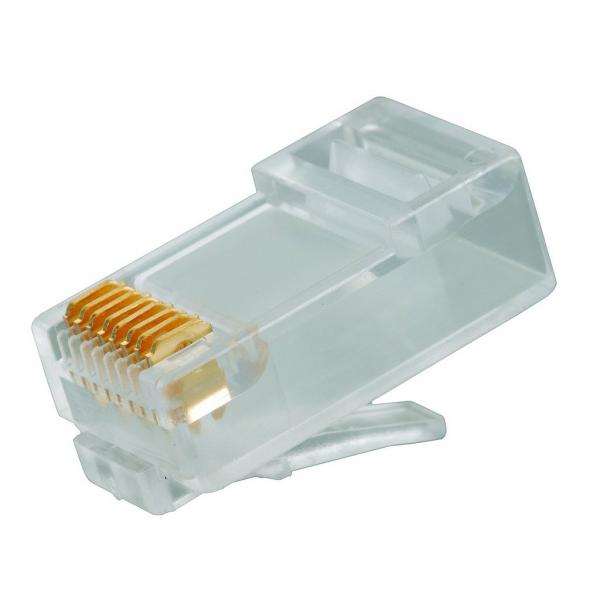

Rozdíl mezi RJ45 a 8P8C
RJ45 není ve skutečnosti správným označením tohoto konektoru, tak se původně označovalo pouze zapojení kabelu do konektoru. Správným označením je 8P8C, ovšem postupem času těchto kabelů přibylo natolik, že se neformálně přijal název "RJ45".

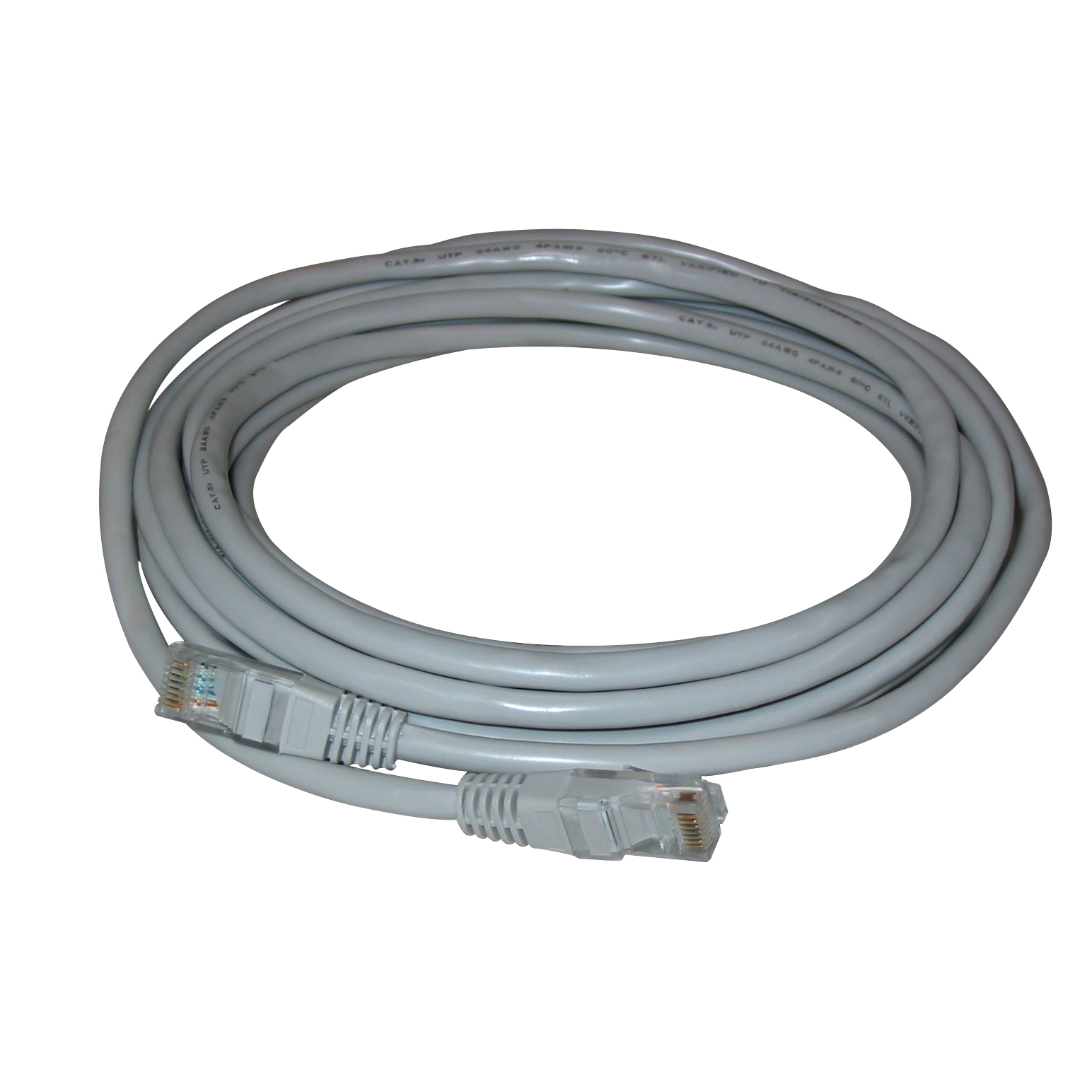

Síťový kabel
Konektor RJ45 se z velké většiny nachází jako koncovka u síťového kabelu, kterému říkáme kroucená dvojlinka nebo také patchcord. Tyto kabely se používají jak v domácnostech tak i ve velkých síťových serverech. Pokud si uživatel přeje nakoupit chytře a levně, je nejlepší vědět, který kabel potřebuje.
Kategorie kroucené dvojlinky
Každá kroucená dvojlinka se rozlišuje podle kategorie, podle které můžeme určit například přenosovou rychlost.
Pro běžné uživatele bude většinou stačit Cat. 5e, který dokáže dosáhnout i gigabitového internetu, ale kabeláž bude plně zatížena. Pro ty, co chtějí mít klid na duši se doporučuje Cat. 6. Pokud si uživatel přeje jít až nad gigabit nebo si přeje připravit se na budoucnost, může si vybrat i Cat 6A. Kabely vyšší kategorie už jsou opravdu záležitost čistě firem.
| Označení | Maximální přenosová rychlost | Maximální délka | Použití | Poznámka |
|---|---|---|---|---|
| Level 1 | 1 Mbps | Telefonní a modemové linky | Nevhodné pro moderní zařízení | |
| Level 2 | 4 Mbps | Telefonní linky a terminály | Nevhodné pro moderní zařízení | |
| Cat. 3 | 10Mbps | 100 m | 10Mbps Ethernet | |
| Cat. 4 | 16Mbps | 100 m | Token Ring | Již se nepoužívá |
| Cat. 5 | 100 Mbps | 100 m | 100Mbps Ethernet | |
| Cat. 5e | 1 Gbps | 100 m | Internet pro domácnosti | |
| Cat. 6 | 1 Gbps | 100 m | Internet pro domácnosti a komerční firmy | |
| Cat. 6A | 10 Gbps | 100 m | Internet pro komerční firmy a datacentra | |
| Cat. 7 | 10 Gbps | 100 m | 10Gbps připojení pro data centra, servery a jinou síťovou infrastrukturu | Vyžaduje jiný konektor (GG45, Tera,…) |
| Cat. 8.1 | 25 Gbps | 30 m | 25Gbps připojení pro data centra, servery a jinou síťovou infrastrukturu | Vyžaduje jiný konektor (GG45, Tera,…) |
| Cat. 8.2 | 50 Gbps | 30 m | 50Gbps připojení pro data centra, servery a jinou síťovou infrastrukturu | Vyžaduje jiný konektor (GG45, Tera,…) |
Stínění kroucené dvojlinky
Mimo jiné rozlišujeme kroucenou dvojlinku podle stínění. Stínění chrání před vnějšími vlivy, jako je teplo, magnetické pole, vibrace a případně i vlivy prostředí. Obecně se většinou setkáme s jednodušším třípísmenovým označením stínění, např. FTP, UTP, ale správné označení je většinou rozšířenější (F/UTP, U/UTP). Pro ujasnění pomůže následující tabulka:
Pro běžné uživatele – Většinou do domácnosti postačí U/UTP (neboli UTP). FTP se hodí spíše do míst, kde je rušno a nedochází
| Název | Popis | Poznámka |
|---|---|---|
| U/UTP | Nestíněný kabel s nestíněnými páry vodičů | Spíše známe pod zjednodušeným názvem "UTP" |
| F/UTP | Kabel stíněný fólií s nestíněnými páry vodičů | Spíše známe pod zjednodušeným názvem "FTP" |
| S/UTP | Kabel stíněný opletením s nestíněnými páry vodičů | Spíše známe pod zjednodušeným názvem "STP" |
| SF/UTP | Kabel stíněný opletením a fólií, s nestíněnými páry vodičů | |
| U/FTP | Nestíněný kabel, s páry vodičů individuálně stíněné fólií | Může mít označení "PiMF" (zkratka pro Pair in Metal Foil) |
| F/FTP | Kabel stíněný fólií s páry vodičů individuálně stíněné fólií | Může mít označení "PiMF" (zkratka pro Pair in Metal Foil) |
| S/FTP | Kabel stíněný opletením s páry vodičů individuálně stíněné fólií | Může mít označení "PiMF" (zkratka pro Pair in Metal Foil) |
| SF/FTP | Kabel stíněný opletením a fólií s páry vodičů individuálně stíněné fólií | Může mít označení "PiMF" (zkratka pro Pair in Metal Foil) |

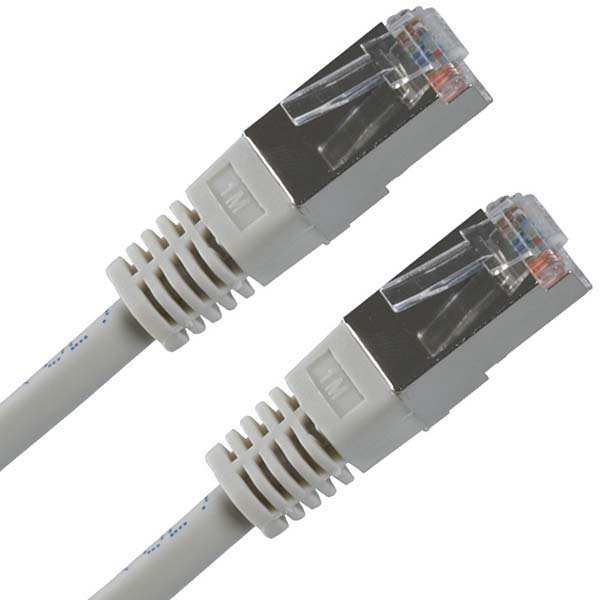

F/UTP
Co to F/UTP apod. vlastně znamená?
Vybereme si pro příklad označení "F/UTP"
F – první písmeno slouží k označení stínění celého kabelu samotného (tedy jeho celého obvodu), může být U, F, S nebo kombinace SF
U – druhé písmeno slouží k označení stínění samotných párů vodičů, může být U nebo F
TP – označení "kroucená dvojlinka" nebo páry drátů, tato písmena budou vždy v každém označení stejná
Tedy zjednodušeně "F/UTP" znamená "stíněný kabel s nestíněnými páry vodičů".
A co znamenají tyto zkratky?
Nejčastěji se setkáme se 3 typy stínění označené těmito písmeny – U, F, S.
U – Unshielded – tedy bez stínění
F – Foil – neboli pokryté tenkou vrstvou z mědi nebo hliníku s polyesterovým podkladem. Disponuje 100 % pokrytím a je proto vhodná pro velmi rušivé podmínky. Produkce je celkem levná a jednoduchá. Ovšem má špatnou fyzickou odolnost, a proto se nehodí pro instalace, kde je třeba kabel nutno ohýbat.
S – Braid – neboli pokrytí opletenou mřížkou z velice tenkých cínových nebo měděných drátů. Disponuje 70 % - 95 % pokrytím v závislosti na tom, jak je mřížka upletena. Je velice flexibilní s vysokou fyzickou odolností, avšak trpí větší tloušťkou a vyšší váhou, takže se nehodí pro instalace do úzkých míst.
SF – Je jednoduše kombinace stínění F a S - tedy mřížka společně s fólií. Poskytuje samozřejmě nejlepší ochranu.

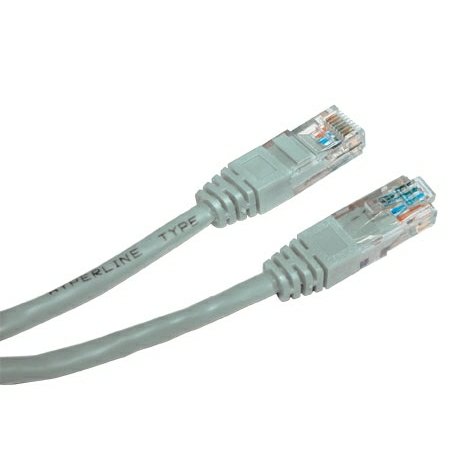

Křížený x Nekřížený
U některých patchcordů můžeme najít také označení, že je křížený. Křížené kabely jsou zjednodušeně používané, když potřebujeme spojit dva stejné typy přístrojů. Například když chceme propojit dva počítače, dva routery nebo dva switche. Křížené kabely jsou většinou dodatečně označené na obalu produktu, protože nejsou tak časté a laik v nich na pohled nepozná rozdíl.
Na materiálu záleží

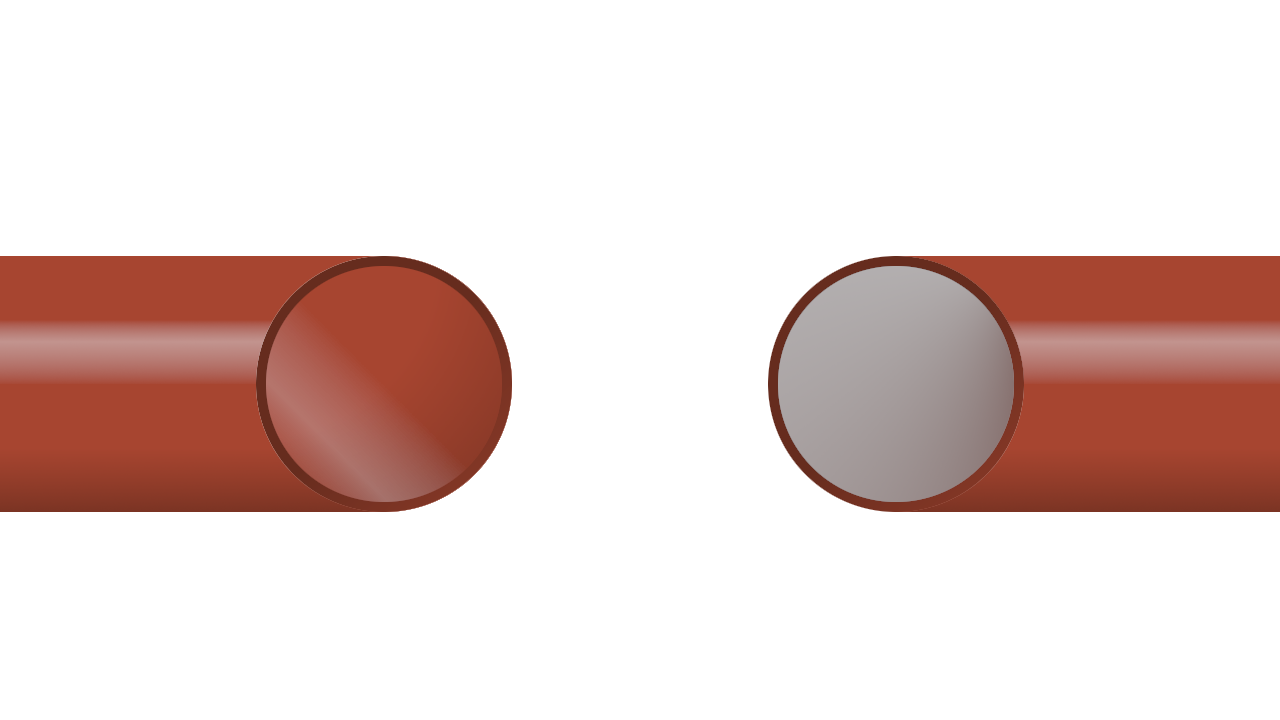

U kroucené dvojlinky může výrobce uvádět, že je kabel ze 100% mědi. Většina drátů v těchto kabelech je vyráběna z mědí plátovaného hliníku – zkratka CCA (Copper Clad Aluminium). CCA kabely jsou levnější, ale ztrácí na kvalitě, zejména při délkách nad 10 m, kde začínají pomalu ztrácet ve výkonnosti přenosu dat, nehodí se pro PoE (přenos elektřiny společně s daty přes kabel) a nemá tak dobrou fyzickou odolnost.
